高柔性總線電纜CFBUS.PVC

應用要求: 適合中等負載的應用 外護套: PVC 總屏蔽 耐油性: 耐油（符合 DIN EN 50363-4-1 標準） 阻燃 抗UV chainflex? 高柔性電纜等級: 4.3.2.1

產品說明

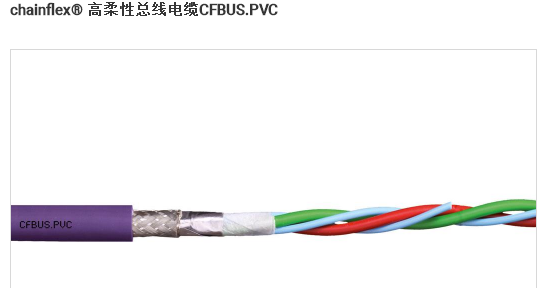

chainflex® 高柔性總線電纜 CFBUS.PVC

典型應用領域：
  • 適合中等負載的應用
  • 幾乎耐油
  • 更適合室內應用，但也可用于溫度 > 5 °C 的室外應用
  • 架空行程距離和達 20 米的滑動應用
  • 用于機加工設備/機床、輸送、室內起重機的總線連接電纜
此系列的使用壽命有保證（需符合質保條件）
更多信息：chainflex® 高柔性電纜質保
往返運動*  5 百萬  750 萬  1000 萬
溫度， 最小彎曲半徑 最小彎曲半徑 最小彎曲半徑
從/至[°C] [系數 x d] [系數 x d] [系數 x d]
+5 / +15 15 16 17
+15 / +60 12,5 13,5 14,5
+60 / +70 15 16 17

*可實現更多的往返運動次數——使用此頁面上的使用壽命計算功能



總線電纜技術說明

chainflex® 高柔性總線電纜專為在拖鏈應用中連續使用而開發并經過測試。 根據
使用的外護套材料和設計原理，我們針對不同的機械要求
和介質電阻而設計總線電纜。
電氣設計的選擇應確?？煽繚M足各總線規格的電氣性能，
并且最重要的是高 EMC 安全性。 盡管永久運動，
也應確保電氣值的永久穩定性。
然而，整個總線通信系統中的整體傳輸屬性并非完全取決于
所使用的電纜。相反，它需要所有組件（電子組件，
連接技術和電纜）的精確協調，并考慮與所需數據傳輸速率相關的各個系統
的最大傳輸速率。 因此，電纜不完全負責
信號的安全傳輸。

認證和標準

抗UV<br>中等 無硅<br>不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。 UL/CSA<br>型號1598和2571，30V，80°C NFPA<br>符合NFPA 79-2012第12.9章的標準 EAC<br>經認證編號TC RU C-DE. ME77.B.01218 CTP<br>經認證編號C-DE. PB49.B.00416 無鉛<br>符合2011/65/EU（RoHS II）標準CEI<br>符合CEI 20-35標準 無塵室<br>符合ISO 1級標準。外護套材料符合CF240.02.24標準，通過IPA依照標準14644-1進行的測試 CE<br>符合2014/35/EU標準

一般性能

總線系統

Profibus

芯數及截面積 [mm2]

(2x0.25)C

芯線組

(2 x 0.25)C

顏色識別

紅色，綠色

外徑最大

8.5 毫米

銅指數

25 千克/千米

重量

75.0 千克/千米

動態信息


最小彎曲半徑，拖鏈（系數）

12.5 x d



拖鏈最小彎曲半徑

106.3 毫米

最小彎曲半徑，柔性（系數）

10.0 x d

最小彎曲半徑，柔性

85.0 毫米

最小彎曲半徑，固定（系數）

7.0 x d

最小彎曲半徑，固定

59.5 毫米



溫度，拖鏈最小

5 °C



溫度，拖鏈最大

70 °C

溫度，柔性

-5 °C至+70 °C（符合EN 60811-504標準）

溫度，固定

-15 °C至+70 °C（符合DIN EN 50305標準）

v最大，架空

3 m/s

v最大，滑動

2 m/s

a最大

30 m/s2

行程

達20米的行程

電纜結構

導體

細線絞合導線，以裸銅線制成，特別抗彎曲（符合 DIN EN 60228 標準）。

芯線絕緣

機械高質量TPE混合物（符合總線規范）

芯線結構

符合總線規格標準

芯線識別

符合總線規格標準。

總屏蔽

高度抗彎曲的鍍錫銅絲編織。 覆蓋線性約55%，光學約80%。

外護套

低粘性、耐油的 PVC 基混合材料，符合拖鏈要求（符合 EN50363-4-1 標準）。



護套顏色

丁香紅色（類似RAL 4001）

電氣信息


波阻抗

150 ?

額定電壓

50 V

測試電壓

500 V

標準和認證

分類

4.3.2.1級
4：采用特殊設計、適用于在拖鏈中持續運動的電纜（中等負載，半徑不低于7.5 x d，速度達3米/秒）
3：行程距離長達20米
2：耐油（符合DIN EN 50363-4-1標準）
1：無扭轉

抗UV

中等

耐油性

耐油（符合 DIN EN 50363-4-1 標準）

阻燃

符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準

無硅

不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。

UL/CSA

型號1598和2571，30V，80°C

NFPA

符合NFPA 79-2012第12.9章的標準

EAC

經認證編號TC RU C-DE. ME77.B.01218

CTP

經認證編號C-DE. PB49.B.00416

無鉛

符合2011/65/EU（RoHS II）標準

CEI

符合CEI 20-35標準

無塵室

符合ISO 1級標準。外護套材料符合CF240.02.24標準，通過IPA依照標準14644-1進行的測試

CE

符合2014/35/EU標準
